2008年 07月 17日 ( 木 ) 大福な日記

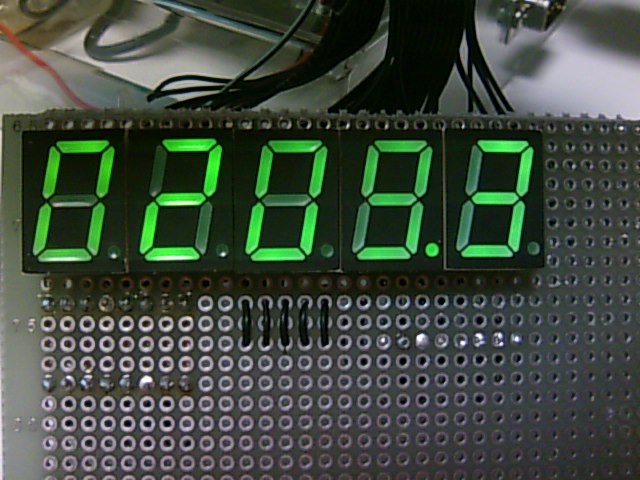

７セグメントを使って５桁の表示に挑戦！

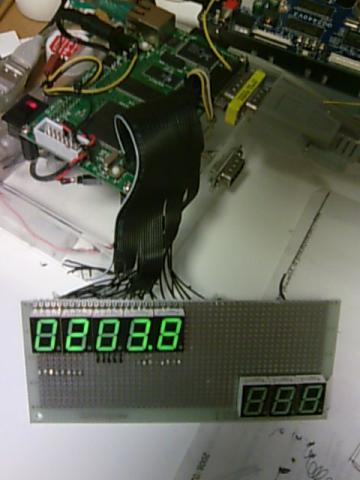

ＳＨ７７０６ＬＡＮを使って７セグメントＬＥＤの５桁表示の製作にはまってます。 通常？、７セグメントを表示させるには８ＰＩＮ必要なので５桁を表示させようとすると４０ＰＩＮのＩＯポートが必要になりますが、このボードはそこまでありませんので、１レジスタ(PTA0-7)のみデータ表示ようにして、５つのセグメントをコントロールするレジスタ(PTE0-4)で順次データを入れ替えてセグメントを切り替えていく方式としました。 まだ試験段階ですが、機能的にはうまくできました。 ただ、やっぱり表示はチラチラしてます！。 切り替えタイミングを早くするとボードのレギュレータとＣＰＵがかなり熱をもって、やばそうなので何とか維持できるような速度にしている性かもしれません。 今後改良の余地ありです。
