2008年 07月 19日 ( 土 ) 大福な日記

マトリックス表示モジュール

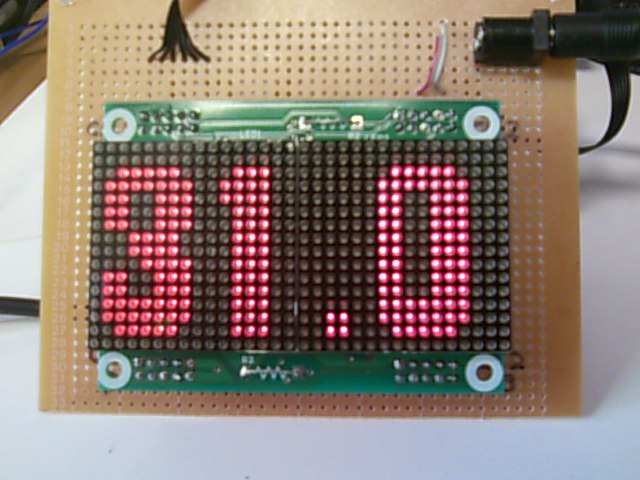

７セグメントは、桁数を増やすとやっぱり厳しい．．． という訳で、先日「秋月」で購入した32X16ドットマトリックス表示モジュールで実現しようと製作開始しました。 まずは、実験用の蛇の目基盤にマトリックスモジュールを装着できるようにインタフェースを組みます。 フォントは今のところ数値のみなので、簡単に方眼紙で作成してそれをＢＩＴイメージで配列にしました。 組み立て完了後、ＳＨ7706LANに装着して動かしてみると、始めはタイミングを調整するのに試行錯誤しましたが無事カウンタ程度の稼動ができるようになりました。 上写真は、MS5534Aチップからの温度をRS323Cで受信して表示しているところです。 でも、室内気温高い〜！
